機械製のクリーンルーム用サンドイッチ パネル: 連続生産技術がどのようにして大規模な一貫性を実現するか

機械製サンドイッチパネル 連続ラインパネルまたは機械プレスパネルとも呼ばれるこのパネルは、クリーンルームエンクロージャ技術の工業化された進化を表しており、手作りの方法では匹敵できない製造精度と生産量を提供します。機械製パネル製造の技術的基礎とクリーンルーム建設プロジェクトへの実際的な影響を理解することは、調達チームや施設設計者が十分な情報に基づいて仕様を決定するのに役立ちます。

連続生産プロセス

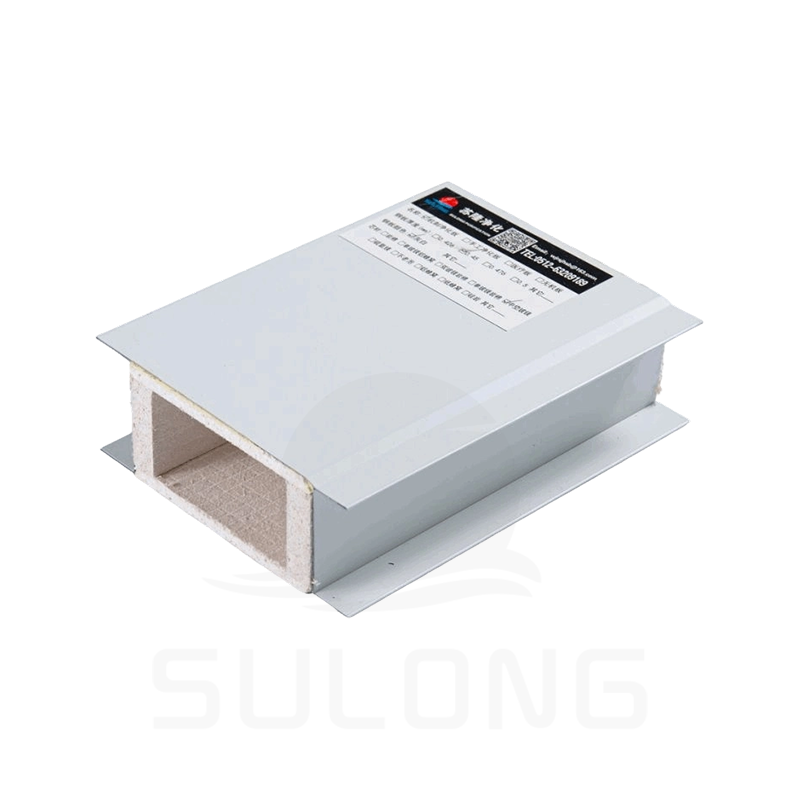

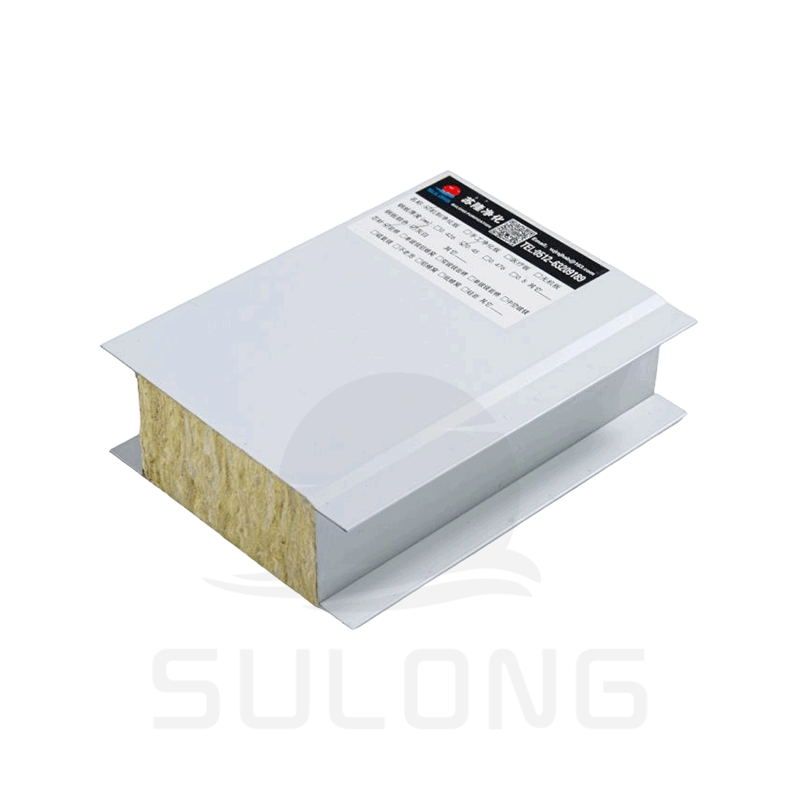

機械製サンドイッチパネル 連続積層ラインで製造されます。このラインでは、2 つのスチールまたは複合面シート コイルが同時に巻き出され、所望の断面プロファイルにロール成形され、予備成形シート (ロックウール スラブ、ガラス マグネシウム ボード シート) として導入されるか、その場で射出発泡されるコア材料 (ポリウレタン、PIR フォーム) のいずれかに機械的または接着剤で接着されます。生産ラインの連続的な性質により、コアの密度、接着剤の分布、および面とコアの接着強度がパネル全長に沿って非常に均一になることが保証されます。これは、バッチプロセスによる手作りの生産では再現するのが難しいレベルの一貫性です。

連続ラインは、接着中に制御された圧密圧力も適用します。これは、ポリウレタンおよび PIR 発泡コアパネルにとって特に重要です。製品認証で指定された熱抵抗と圧縮強度の値を達成するには、パネル断面全体の一貫したフォーム密度が不可欠であり、連続ライン生産により、これらのパラメーターを厳しい許容範囲内に維持するために必要な機械的制御が可能になります。

PIR と PU コア: クリーンルーム用途の重要な違い

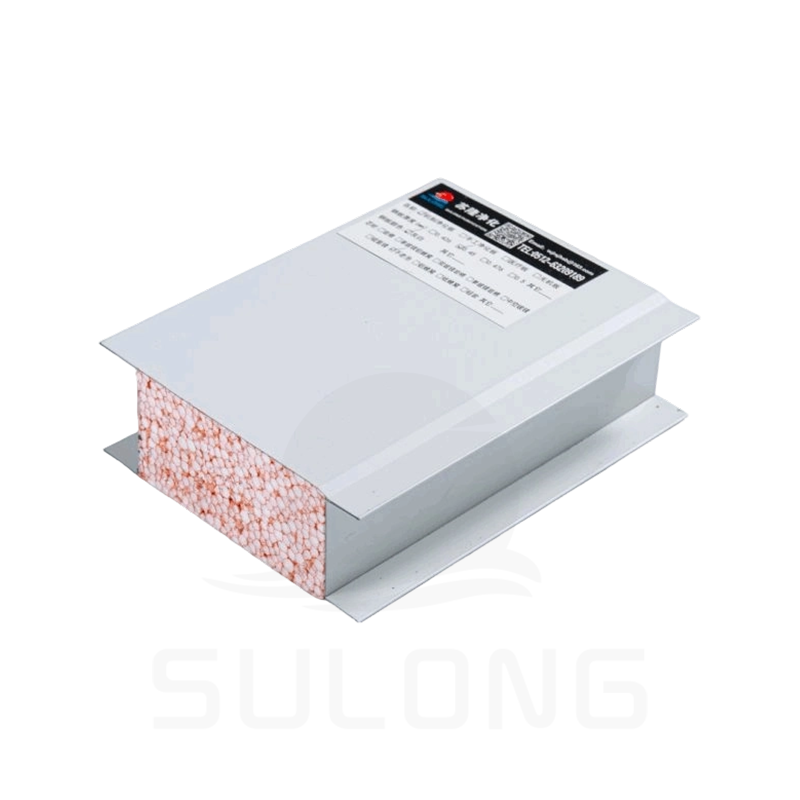

ポリウレタン (PU) フォーム コアとポリイソシアヌレート (PIR) フォーム コアを備えた機械製パネルは、調達仕様においてよく混同されますが、それらの性能には大きな違いがあります。標準の PU フォームは限界酸素指数が比較的低く、燃焼を促進する可能性があるため、膨張性コーティングや追加の保護手段なしでクラス B1 以上の耐火性を必要とする用途には適していません。

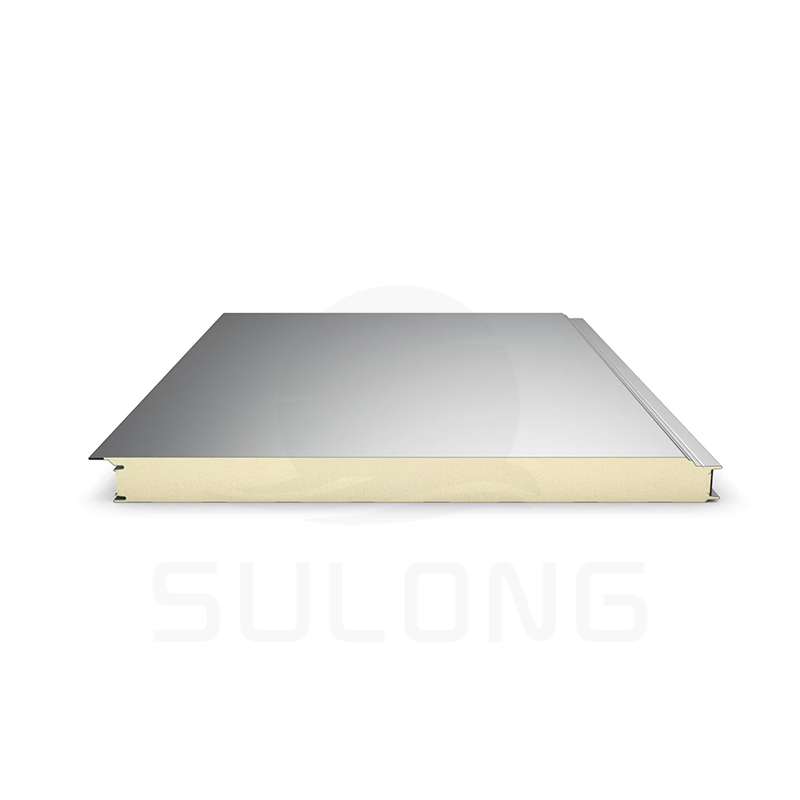

PIR フォームは、PU の反応化学を変更してポリマーネットワーク内のイソシアヌレート結合の割合を高めることによって製造され、大幅に高い限界酸素指数、より低い発煙、および熱暴露下でのより優れた構造保持性など、大幅に改善された耐火性を提供します。 PIR パネルは、製薬施設のクリーンルーム用途、クリーン ゾーンのあるデータ センター、および建物の消防法によりパーティション システムのクラス B1 またはクラス A の耐火性能が要求される環境に推奨される仕様です。

機械製の PIR パネルの断熱性能は、同等のパネル厚さのミネラルウールの代替品よりも優れており、温度管理されたクリーンルームやコールドチェーンの医薬品生産環境に最適です。

構造性能とスパン性能

機械製パネルのエンジニアリング上の重要な利点の 1 つは、同等の厚さの手作りパネルよりも長い非支持スパンを実現できることです。連続ラインロールフォーミングプロセスにより、フェーススチールに精密な幾何学形状の断面プロファイル（通常はマイクロリブパターンまたはマイクロ波形パターン）が作成され、平らなフェースシートと比較してパネルの断面二次モーメントと曲げ剛性が大幅に向上します。この構造効率により、機械製パネルが支持部材間の距離を長くすることができ、構造フレームシステムの密度が低減され、クリーンルーム建設全体のコストが削減されます。

半導体工場、バッテリーセル製造施設、大規模な医薬品製造ホールなど、設置面積の大きいクリーンルームでは、中間構造柱や壁支持体の数を最小限に抑えられることが、機能面でも経済面でも利点となります。

品質保証ツールとしての標準化

大規模なクリーンルーム建設プロジェクトの場合、機械製パネルの寸法の一貫性は品質保証に大きな利点をもたらします。プロジェクト内のすべてのパネルが、同じコア密度、面シートの厚さ、およびエッジ プロファイルの形状を備えた同じ連続生産で製造される場合、組み立てられたエンクロージャは本質的に寸法精度が高く、現場での調整が少なくて済みます。つまり、空気漏れ性能とクリーンルームの正の差圧を維持する能力を損なう可能性がある接合部の隙間のリスクが軽減されます。
